마찰교반 용접부 검사 시스템은 동시에 다수의 피스톤(마찰교반 용접 후 표면처리 한 상태)을 초음파을 이용하여 용접부분의 용접 상태가 양호한지 그렇지 않은지 검사하고 불량 피스톤을 따로 관리 할 수 있도록 양불판정, 분류해 주는 시스템이다.

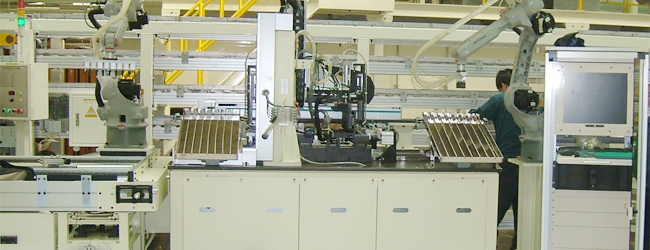

아래 그림의 중앙에 초음파 검사부가 있고, 그림의 오른쪽에 초음파 검사 데이터를 처리, 분석하여 양불 판정하여 불량품을 분류하도록 지시해 주는 메인 시스템이 있다.
<마찰교반 용접부 검사 시스템>
특징
  • 멀티 채널을 사용한 초음파 검사
  • 신속한 결함 검출
  • 지능화된 양부 판정 가능
  • 효율적인 데이터 관리
  • 신뢰성 및 정확성
  • 생산 비용 절감 효과
  • 아날로그-디지털 변환: 최고 100MHz
  • 데이터의 저장, 불러오기: RF-data (ASCII type), B-Scan 스캔 이미지

* 비파괴 검사 자동화는 대량 생산되는 제품의 품질을 자동으로 평가하여 양품과 불량품을 판별함으로 효율적인 생산
  관리를 한다.

<양품 시험편 초음파 스캔 이미지> <불량품 시험편 초음파 스캔 이미지>
