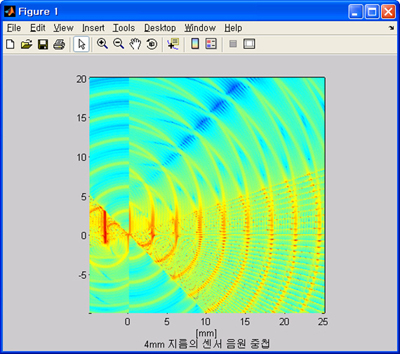

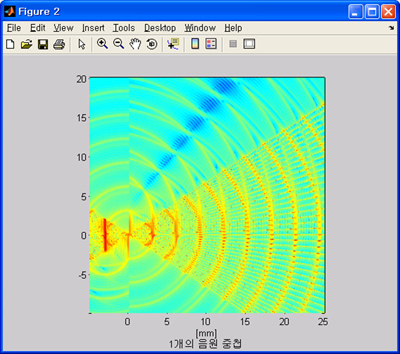

| 주파수 영역 방사음장 시뮬레이션 |
- 사각초음파 발생을 위한 웨지 적용가능
- 미소 발진자 개수, 해상도 조절 가능
- 방사 음장 출력 및 음장 측정 가능
- 음장 계산 결과를 후처리 프로그램과 연동 가능
|
 |
 |
Wedge 내부의 빔 경로와 인터페이스에 위치한
미소 발진자 요소의 분할 계산 결과? |
방사음장 계산 결과? |
|
|

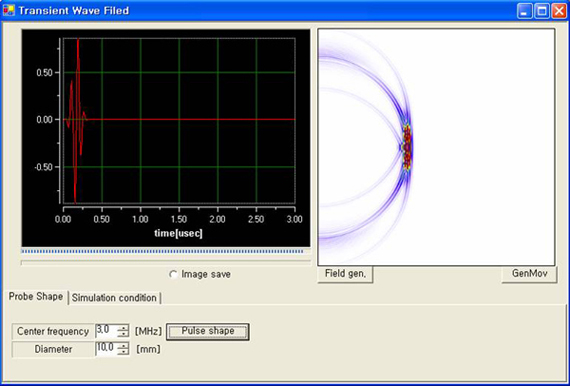

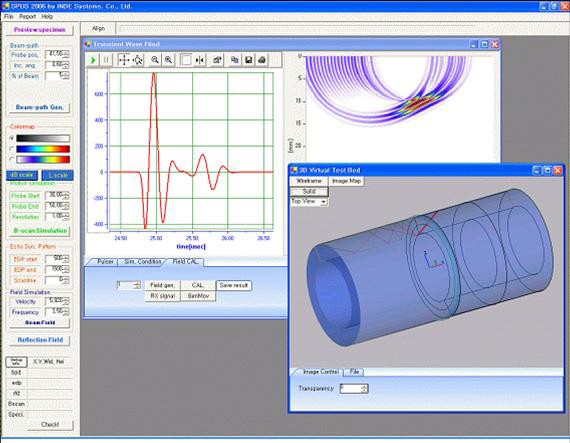

| 시간영역 방사음장 시뮬레이션 |
- 주파수 스펙트럼을 통한 초기 초음파 펄스 설정 가능
- 시간영역의 음장 계산 가능
- 시간 지연 적용을 통한 위상배열 초음파 음장 계산 가능
- 음장 계산 결과를 동영상으로 저장 가능
- 음장 계산 결과를 후처리 프로그램과 연동 가능
|
 |
 |
|
| 결함 산란 음장 시뮬레이션 |
- 결함의 크기 설정 후 균열 결함 산란 음장 시뮬레이션 가능
- 균열의 크기 / 각도 설정 가능
|
 |
 |
|
|
 |
| Inspection Condition |
- Probe Type
- Frequency B/W
- Wedge for angle bean
- Specimen
|

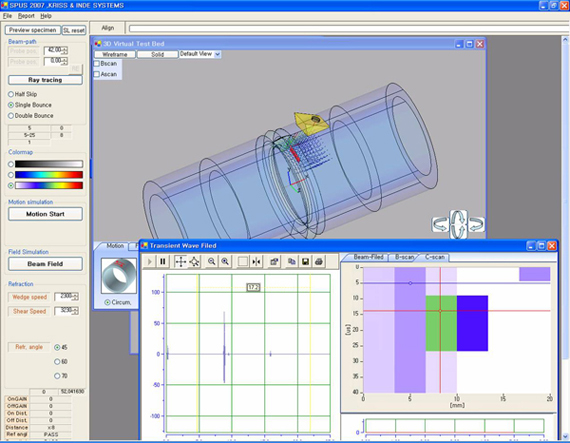

| Virtual Motion |
- 1D/2D Scanning
- Scan resolution
|
| Flaw Definition |
- Crack
- Lack of Inclusion
- Sice drilled hole
- Sphere
- Multi-Flaw signal calculation
- Beam Field Calculation
|
| Simulation Results |
- 1D RF Signal
- 2D B-scan / C-scan
- Scanning review
- Report Generation
|
 |
 |
|
|
|
|
|
