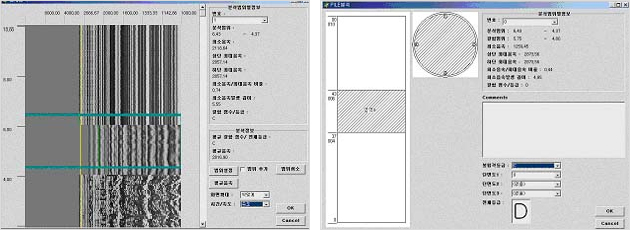

| SIT103은 초음파 검사 시스템 CS87로부터 수신된 아날로그 신호를 디지털 신호로 변환하고, 데이터 처리를 하는 컴퓨터 S/W이다. SIT103은 자동으로 검사에 대한 리포트를 제공한다. SIT103은 내부의 신호 분석 알고리즘을 사용하여 시험편의 결함과 검사 등급을 판단을 할 수 있다. |
| 특징 |
- 검사가 진행되는 동안 실시간으로 아날로그 신호를 디지털로 변환
- 실시간으로 A-scan / B-scan 이미지 출력
- 초음파 검사 리포트 생성
- 튜브의 수를 사용하여 초음파 검사 카운터의 자동 계산
- 종래의 아날로그 검사 시스템과 비슷한 B-scan 이미지
- 종래의 아날로그 검사 시스템에 맞는 H-scale/V-scale
- 긴 A-scan 입력을 공급 (1250us)
- A-scan 창에서 문턱값을 사용하여 깊이 표시
- 내부 신호 분석 알고리즘을 사용하여 검함 검출, 검사 등급 생성
|
|
 |
 |

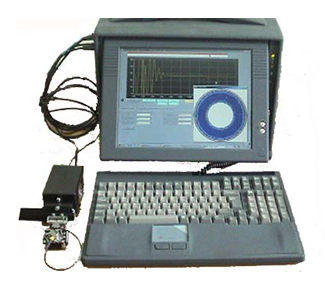

| DIPT106(Digital Image Processing Technique)은 수도용 배관의 초음파 비파괴 검사를 위한 시스템이다. 이 시스템은 파이프 단면의 검사 영상을 파이프 모양으로 변환된 B-scan으로 제공한다. 그래서 사용자가 수신 신호 처리와 이미지 처리를 하여 파이프의 두께 변화와 결함을 판별할 수 있다. |
 |

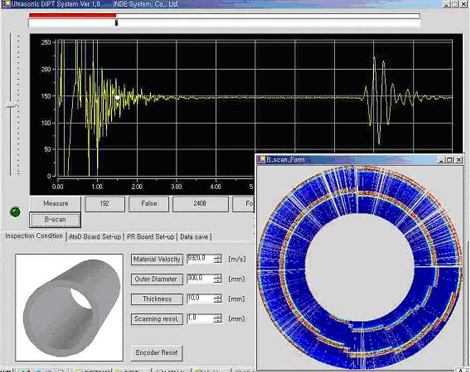

| DIPT 시스템의 GUI(Graphic user interface)는 검사 조건 설정, RF-data 표시창, B-scan 표시창, 초음파 파라미터 설정 등의 요소로 구성된다. 시스템의 주요 특징은 아래와 같다. |
- 스캔 해상도 조절, 파이프의 크기 치수 정의
- 자석 바퀴를 사용한 스캐너 사용으로 강제 파이프의 쉬운 접착
- 초음파 신호 송신과 수신의 조절
- 검사 데이터의 저장(ASCII, BMP)
- 데이터 샘플링: 최고 100MHz
|
| 시스템 요구 사양 |
- OS: Windows 2000
- H/W : Intel Pentium4 CPU, Main Memory : 128MB
- 100MB HDD, 16MB SVGA card
|
|
|
|
|
|
