- The demand of polyethylene (PE) pipeline is increased for gas energy transportation.
- The demand of polyethylene (PE) pipeline is increased for gas energy transportation.
- Electrofusio (EF) joining is an essential method to build PE pipeline.
- The EF joints are considered as weak points for leakage.
- Performance of traditional UT is not good for leakage.
- A new NDT method is need to develop.
|
 |
|
 |
|
|

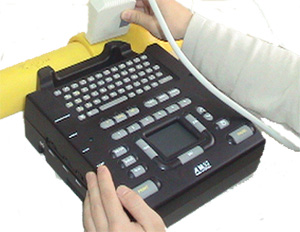

| AIM33은 가스용, 수도용 배관으로 널리 사용되는 폴리에틸렌(Polyethyline, PE) 배관의 내부, 결합부 검사를 위한 위상배열 초음파 비파괴 검사 시스템이다. 실시간으로 2D 검사 이미지를 제공하고, 검사 이미지 상에서 결함의 위치, 길이 및 면적을 측정할 수 있으며, 검사 이미지에 문자를 넣을 수 있다. 검사 이미지는 스마트미디어를 통하여 저장 가능하며 컴퓨터를 통한 검사 이미지 표시를 위한 S/W AIMView가 있다. |
| 특징 |
- 위상배열 초음파 시스템(96element Xd)
- 쉬운 사용 방법
- 실시간 2D/Dual 초음파 검사 이미지
- 2개의 이미지 동시 표시(Dual 2D Image)
- 디지털 초음파 검사 이미지 저장
- 프린터 출력, 스마트 미디어를 통한 이미지 저장
- 배터리 구동
- 255 x 255 x 120mm, Approx.4K
|
| 영상 표시 방법 |
- 컴퓨터의 모니터
- 안경식 모니터(Head Mount Display)
- 캡쳐 박스를 통한 노트북 모니터 출력
|
| 저장 방법 |
|
|
|
 |
 |

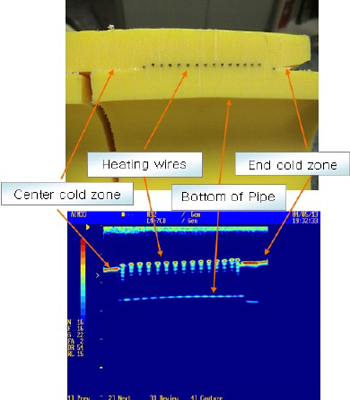

| 와이어의 위치 변형 샘플 |
 |

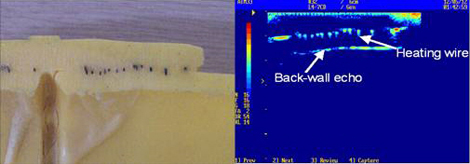

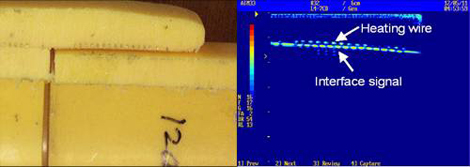

| EF 융착의 불량 샘플 |
 |

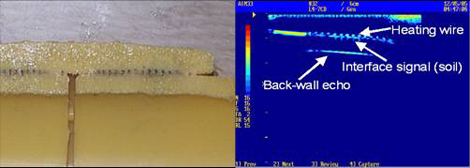

| 융착 경계면에 흙이 유입된 샘플 |
 |

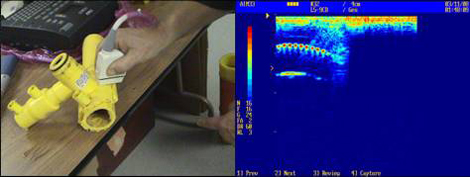

| T 이음관 샘플 |
 |
|
|
|
|
|
