  • 유도 초음파는 구조물을 벽을 따라 전파하는 파이다.
  • 신속한 광범위 비파괴검사
  • 특히 배관과 판재의 비파괴검사에 유용
  • 결함 검출, 두께측정, 위치추적, 스마트스킨에 적용
유도 초음파 응용

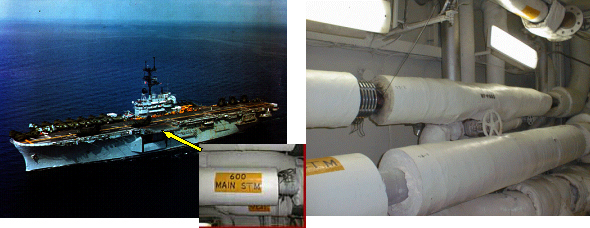

보일러실의 보온재 내부 배관 검사(보온제를 제거하지 않고 비파괴 검사 가능)
가스 배관검사 열교환기 검사
Large distance propagation along wave guides
  • rge area inspection capability
  • Efficient technique for screening tests
Dispersion
  • GW speed depends on frequency and thickness
  • wide-spread signals in time domain
  • decrease time resolution
Infinite number of modes
  • multi mode propagation
  • mode conversion
Each mode with different characteristics
  • need mode selection
  • need mode identifications

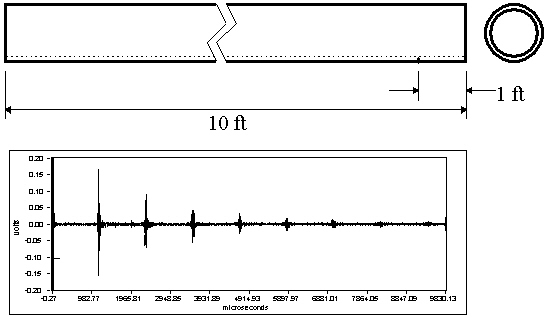

장거리 전파 특성

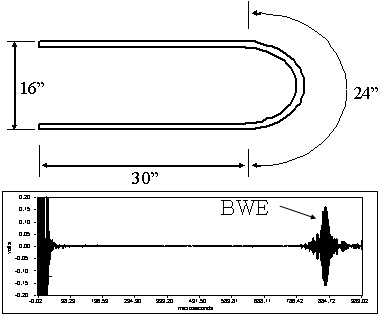

곡관에 대한 전파 특성

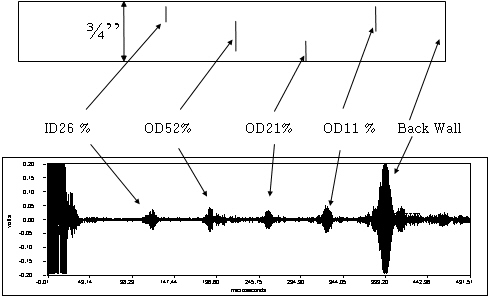

Inconel Tube의 다중 결함 검출

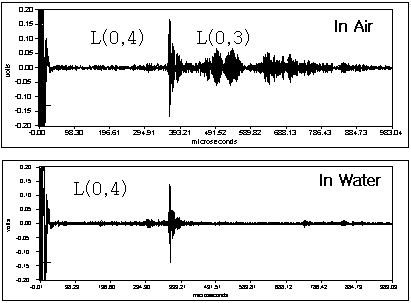

표면 조건에 따른 전파 특성

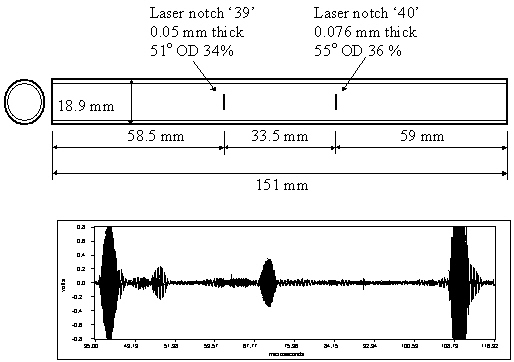

Laser notch 검출

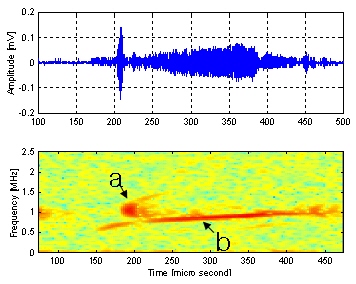

Short Time Fourier Transform을 이용한 유도 초음파 모드 확인
시간 영역 신호(상), STFT 신호처리 결과(하)

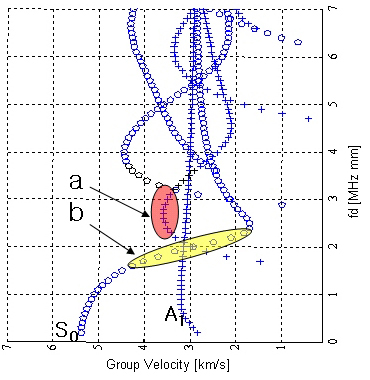

유도 초음파 모드 확인 결과
알루미늄판에 대산 분산 선도(Dispersion curves for Al plate-Lamb waves)

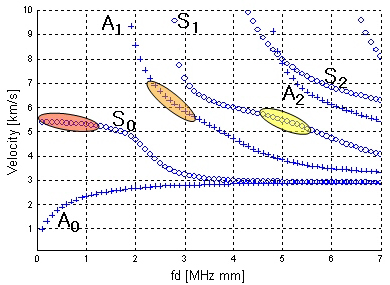

위상속도 분산 선도(Phase velocity dispersion curves)

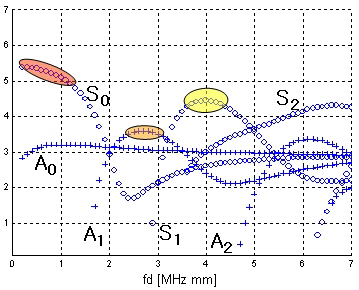

군속도 분산 선도(Group velocity dispersion curves)

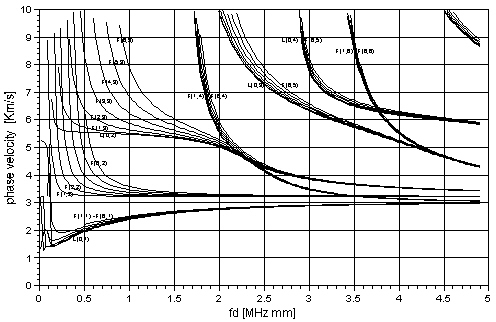

인코넬 튜브에 대한 분산 선도(Dispersion curves for Inconel Tubes)
위상속도 분산 선도(Phase velocity dispersion curves)

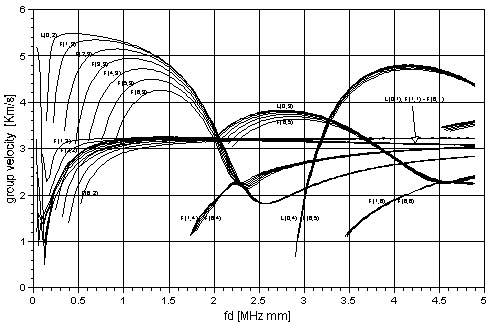

군속도 분산 선도(Group velocity dispersion curves)

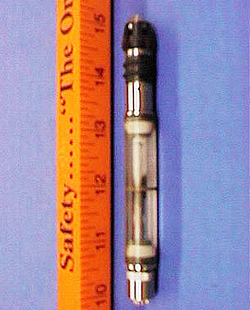

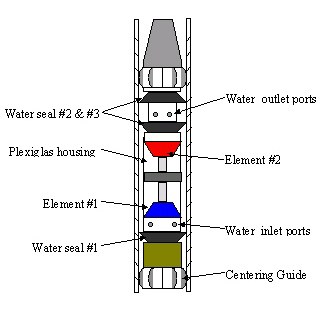

Two Elements Bore probe for tubing inspection

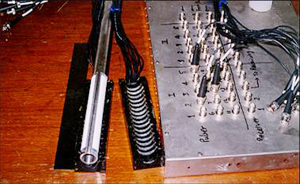

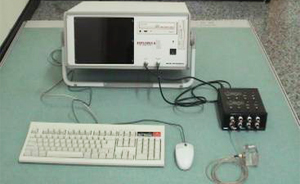

Comp type 유도 초음파 센서 유도 초음파 시스템
